Prasy pneumatyczne i inne
udarowe urządzenia do znakowania
Ręczne stołowe maszyny udarowe
Solidne, niedrogie rozwiązanie

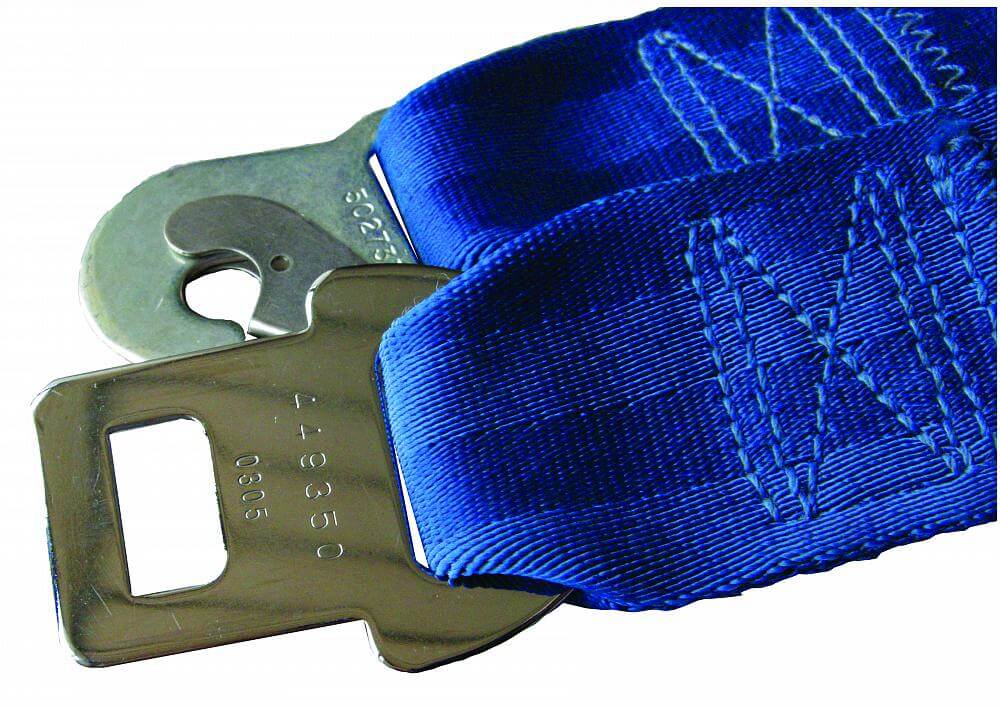

Ręczne maszyny mogą być używane do znakowania produktów bezpośrednio w materiale. Napęd mechanizmu uderzeniowego wywoływany jest siłą człowieka, a dzięki konstrukcji powstałe znakowanie jest głębokie i równe.
Dostarczamy również akcesoria do tych maszyn, takie jak stemple, uchwyty do stempli itp.
Obecnie oferujemy trzy urządzenia udarowe, różniące się maksymalną siłą nacisku: MB15, MB20 i MB32.
MB15
MB20
MB32
Siła nacisku
500 kg (5 kN)
3,000 kg (30 kN)
6,500 kg (65 kN)
Maksymalny prześwit
260 mm
330 mm
370 mm
Waga
10 kg
33 kg
99 kg
Trzon (średnica-długość)
8–32 mm
10–38 mm
16–48 mm
T-cave średnica
6 mm
10 mm
12 mm
Skok
30 mm
60 mm
100 mm
Ram anvil stroke
8 mm
18 mm
22 mm
Skok roboczy
22 mm
42 mm
78 mm
Solidne, niedrogie rozwiązanie
Ręczne maszyny mogą być używane do znakowania produktów bezpośrednio w materiale. Napęd mechanizmu uderzeniowego wywoływany jest siłą człowieka, a dzięki konstrukcji powstałe znakowanie jest głębokie i równe.
Dostarczamy również akcesoria do tych maszyn, takie jak stemple, uchwyty do stempli itp.
Obecnie oferujemy trzy urządzenia udarowe, różniące się maksymalną siłą nacisku: MB15, MB20 i MB32.
| MB15 | MB20 | MB32 | |
| Siła nacisku | 500 kg (5 kN) | 3,000 kg (30 kN) | 6,500 kg (65 kN) |
| Maksymalny prześwit | 260 mm | 330 mm | 370 mm |
| Waga | 10 kg | 33 kg | 99 kg |
| Trzon (średnica-długość) | 8–32 mm | 10–38 mm | 16–48 mm |
| T-cave średnica | 6 mm | 10 mm | 12 mm |
| Skok | 30 mm | 60 mm | 100 mm |
| Ram anvil stroke | 8 mm | 18 mm | 22 mm |
| Skok roboczy | 22 mm | 42 mm | 78 mm |
Pneumatyczne stołowe maszyny udarowe
Wytrzymałe, do dużej liczby znakowanych elementów
Uruchamiane są za pomocą siłownika pneumatycznego dwustronnego. Urządzenia tego typu umożliwiają szybkie i głębokie znakowanie liczb, tekstów i logo. Pozwalają na zachowanie jednolitej głębokości znakowania nawet na elementach o różnej wysokości. Mogą pracować pod dowolnym kątem. Ich zaletą jest także to, że można je bardzo łatwo zintegrować z linią produkcyjną.
Dostarczamy również akcesoria do tych maszyn, takie jak stemple, uchwyty do stempli itp.
Obecnie oferujemy trzy urządzenia różniące się maksymalną siłą nacisku: MB19, MB21, and MB35.
MB19
MB21
MB35
Siła nacisku
600 kg (6kN)
3,500 kg (35kN)
7,500 kg (75kN)
Maksymalny prześwit
0-175 mm
0-270 mm
0-300 mm
Waga
14,5kg
53kg
162kg
Trzpień (średnica-długość)
8–32 mm
10–38 mm
16–48 mm
T-cave średnica
6 mm
10 mm
12 mm
Skok
30 mm
60 mm
85 mm
Ram anvil stroke
8 mm
18 mm
22 mm
Skok roboczy
22 mm
42 mm
63 mm
Maksymalne ciśnienie powietrza
4 bar
6 bar
6 bar
Zużycie powietrza na 1 cykl
0,5 litra
2,3 litra
5,4 litra
Instalacja powietrzna
1/8-inch
1/4-inch
1/4-inch
Wytrzymałe, do dużej liczby znakowanych elementów
Uruchamiane są za pomocą siłownika pneumatycznego dwustronnego. Urządzenia tego typu umożliwiają szybkie i głębokie znakowanie liczb, tekstów i logo. Pozwalają na zachowanie jednolitej głębokości znakowania nawet na elementach o różnej wysokości. Mogą pracować pod dowolnym kątem. Ich zaletą jest także to, że można je bardzo łatwo zintegrować z linią produkcyjną.
Dostarczamy również akcesoria do tych maszyn, takie jak stemple, uchwyty do stempli itp.
Obecnie oferujemy trzy urządzenia różniące się maksymalną siłą nacisku: MB19, MB21, and MB35.
| MB19 | MB21 | MB35 | |
| Siła nacisku | 600 kg (6kN) | 3,500 kg (35kN) | 7,500 kg (75kN) |
| Maksymalny prześwit | 0-175 mm | 0-270 mm | 0-300 mm |
| Waga | 14,5kg | 53kg | 162kg |
| Trzpień (średnica-długość) | 8–32 mm | 10–38 mm | 16–48 mm |
| T-cave średnica | 6 mm | 10 mm | 12 mm |
| Skok | 30 mm | 60 mm | 85 mm |
| Ram anvil stroke | 8 mm | 18 mm | 22 mm |
| Skok roboczy | 22 mm | 42 mm | 63 mm |
| Maksymalne ciśnienie powietrza | 4 bar | 6 bar | 6 bar |
| Zużycie powietrza na 1 cykl | 0,5 litra | 2,3 litra | 5,4 litra |
| Instalacja powietrzna | 1/8-inch | 1/4-inch | 1/4-inch |
Pneumatyczne jednostki udarowe
Idealne do integracji z liniami produkcyjnymi
Pneumatyczne maszyny udarowe produkowane są w trzech wersjach, które różnią się wymaganą siłą uderzenia, wywieraną przez mechanizm udarowy napędzany siłownikiem pneumatycznym. Oprócz ogólnych cech maszyn udarowych, pneumatyczne maszyny udarowe mają tę zaletę, że są kompaktowe i można je zamontować w dowolnej pozycji. To sprawia, że świetnie nadaje się do montażu na liniach automatycznych.
Dostarczamy również akcesoria do tych maszyn, takie jak stemple, uchwyty do stempli itp.
Obecnie oferujemy trzy urządzenia różniące się maksymalną siłą nacisku: MB19VPN, MB21VP, and MB35VP.
MB19VPN
MB21VP
MB35VP
Siła nacisku
600 kg (6kN)
3,500 kg (65kN)
7,500 kg (75kN)
Waga
2 kg
10 kg
38 kg
Trzpień (średnica-długość)
8–32 mm
10–38 mm
16–48 mm
Skok
32 mm
67 mm
110 mm
Ram anvil stroke
8 mm
18 mm
25 mm
Skok roboczy
24 mm
49 mm
85 mm
Maksymalne ciśnienie powietrza
4 bar
6 bar
6 bar
Zużycie powietrza na 1 cykl
0.45 litra
2.3 litra
5.4 litra
Instalacja powietrzna
1/8-inch
1/4-inch
3/8-inch
Idealne do integracji z liniami produkcyjnymi
Pneumatyczne maszyny udarowe produkowane są w trzech wersjach, które różnią się wymaganą siłą uderzenia, wywieraną przez mechanizm udarowy napędzany siłownikiem pneumatycznym. Oprócz ogólnych cech maszyn udarowych, pneumatyczne maszyny udarowe mają tę zaletę, że są kompaktowe i można je zamontować w dowolnej pozycji. To sprawia, że świetnie nadaje się do montażu na liniach automatycznych.
Dostarczamy również akcesoria do tych maszyn, takie jak stemple, uchwyty do stempli itp.
Obecnie oferujemy trzy urządzenia różniące się maksymalną siłą nacisku: MB19VPN, MB21VP, and MB35VP.
| MB19VPN | MB21VP | MB35VP | |
| Siła nacisku | 600 kg (6kN) | 3,500 kg (65kN) | 7,500 kg (75kN) |
| Waga | 2 kg | 10 kg | 38 kg |
| Trzpień (średnica-długość) | 8–32 mm | 10–38 mm | 16–48 mm |
| Skok | 32 mm | 67 mm | 110 mm |
| Ram anvil stroke | 8 mm | 18 mm | 25 mm |
| Skok roboczy | 24 mm | 49 mm | 85 mm |
| Maksymalne ciśnienie powietrza | 4 bar | 6 bar | 6 bar |
| Zużycie powietrza na 1 cykl | 0.45 litra | 2.3 litra | 5.4 litra |
| Instalacja powietrzna | 1/8-inch | 1/4-inch | 3/8-inch |

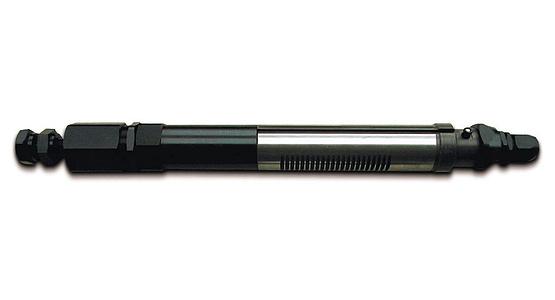

Mechanizmy udarowe
Wewnętrzny mechanizm udarowy
Dostarczamy mechanizmy do maszyn udarowych w trzech różnych rozmiarach, w zależności od maksymalnej siły uderzenia. Można je zamontować na jednostce pneumatycznej dwustronnego działania, dostosowując tym samym własne miejsce pracy.
Obecnie oferujemy trzy urządzenia różniące się maksymalną siłą nacisku: MEC15/19, MEC20/21 and MEC32/35.
MEC15/19
MEC20/21
MEC32/35
Siła nacisku
500 kg (5kN)
3,000 kg (30kN)
6,500 kg (65kN)
Waga
0.6 kg
2.1 kg
10.2 kg
Trzpień (średnica-długość)
8×32 mm
10×38 mm
16×48 mm
Skon
30 mm
60 mm
100 mm
Ram anvil stroke
8 mm
18 mm
22 mm
Skok roboczy
22 mm
42 mm
78 mm
Wewnętrzny mechanizm udarowy
Dostarczamy mechanizmy do maszyn udarowych w trzech różnych rozmiarach, w zależności od maksymalnej siły uderzenia. Można je zamontować na jednostce pneumatycznej dwustronnego działania, dostosowując tym samym własne miejsce pracy.
Obecnie oferujemy trzy urządzenia różniące się maksymalną siłą nacisku: MEC15/19, MEC20/21 and MEC32/35.
| MEC15/19 | MEC20/21 | MEC32/35 | |
| Siła nacisku | 500 kg (5kN) | 3,000 kg (30kN) | 6,500 kg (65kN) |
| Waga | 0.6 kg | 2.1 kg | 10.2 kg |
| Trzpień (średnica-długość) | 8×32 mm | 10×38 mm | 16×48 mm |
| Skon | 30 mm | 60 mm | 100 mm |
| Ram anvil stroke | 8 mm | 18 mm | 22 mm |
| Skok roboczy | 22 mm | 42 mm | 78 mm |

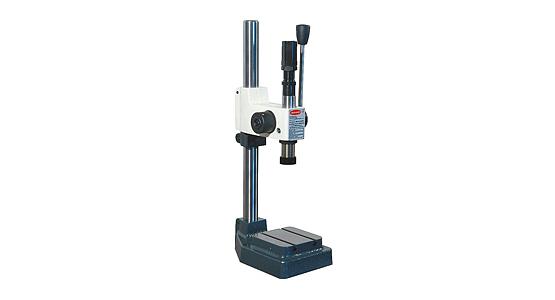

Prasy ręczne
Dokładne i czułe ustawienia
Zaletą tej grupy urządzeń jest łatwa regulacja położenia maszyny oraz precyzyjna regulacja skoku roboczego i zatrzymania prasy. Są polecane do mniejszych serii produktów. Mechanizm dociskowy jest obsługiwany ręcznie.
Obecnie oferujemy trzy urządzenia różniące się maksymalną siłą nacisku i przestrzenią roboczą: MB15S, MB20S, and MB32S.
MB15S
MB20S
MB32S
Siła nacisku
50 kg (0.5kN)
70 kg (0.7kN)
90 kg (0.9kN)
Maksymalny prześwit
0-265 mm
0-385 mm
0-460 mm
Waga
10 kg
33 kg
99 kg
Trzpień (średnica)
13 mm
27 mm
27 mm
T-cave średnica
6 mm
10 mm
12 mm
Skok roboczy
27 mm
65 mm
100 mm
Dokładne i czułe ustawienia
Zaletą tej grupy urządzeń jest łatwa regulacja położenia maszyny oraz precyzyjna regulacja skoku roboczego i zatrzymania prasy. Są polecane do mniejszych serii produktów. Mechanizm dociskowy jest obsługiwany ręcznie.
Obecnie oferujemy trzy urządzenia różniące się maksymalną siłą nacisku i przestrzenią roboczą: MB15S, MB20S, and MB32S.
| MB15S | MB20S | MB32S | |
| Siła nacisku | 50 kg (0.5kN) | 70 kg (0.7kN) | 90 kg (0.9kN) |
| Maksymalny prześwit | 0-265 mm | 0-385 mm | 0-460 mm |
| Waga | 10 kg | 33 kg | 99 kg |
| Trzpień (średnica) | 13 mm | 27 mm | 27 mm |
| T-cave średnica | 6 mm | 10 mm | 12 mm |
| Skok roboczy | 27 mm | 65 mm | 100 mm |

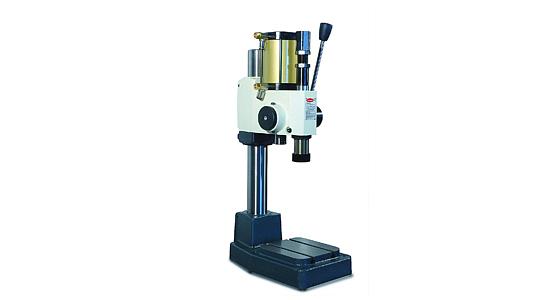

Prasy pneumatyczne
Solidna konstrukcja do produkcji
Nadaje się do operacji takich jak nitowanie, prasowanie, gięcie lub montaż. Mechanizm dociskowy jest sterowany przez siłownik pneumatyczny dwustronnego działania.
Proste ustawienie prześwitu, precyzyjne ustawienie skoku roboczego oraz zderzak to główne cechy tych maszyn.
Obecnie oferujemy trzy urządzenia różniące się maksymalną siłą nacisku i przestrzenią roboczą: MB19P, MB21P, MB35P i obecnie najmocniejsza MB125P.
MB19P
MB21P
MB35P
MB125P
Siła nacisku
100 kg (10 kN)
250 kg (25 kN)
450 kg (45 kN)
800 kg (80 kN)
Prześwit
0-175 mm
0-318 mm
0-380 mm
0-285 mm
Waga
14,5 kg
53 kg
162 kg
158 kg
Trzpień (średnica)
13 mm
27 mm
27 mm
16 mm
T-cave średnica
6 mm
10 mm
12 mm
10 mm
Skok / skok roboczy
22 mm
67 mm
80 mm
75 mm
Maksymalne ciśnienie powietrza
4 bar
6 bar
6 bar
–
Instalacja powietrzna
1/8-inch
1/4-inch
1/4-inch
–
Solidna konstrukcja do produkcji
Nadaje się do operacji takich jak nitowanie, prasowanie, gięcie lub montaż. Mechanizm dociskowy jest sterowany przez siłownik pneumatyczny dwustronnego działania.
Proste ustawienie prześwitu, precyzyjne ustawienie skoku roboczego oraz zderzak to główne cechy tych maszyn.
Obecnie oferujemy trzy urządzenia różniące się maksymalną siłą nacisku i przestrzenią roboczą: MB19P, MB21P, MB35P i obecnie najmocniejsza MB125P.
| MB19P | MB21P | MB35P | MB125P | |
| Siła nacisku | 100 kg (10 kN) | 250 kg (25 kN) | 450 kg (45 kN) | 800 kg (80 kN) |
| Prześwit | 0-175 mm | 0-318 mm | 0-380 mm | 0-285 mm |
| Waga | 14,5 kg | 53 kg | 162 kg | 158 kg |
| Trzpień (średnica) | 13 mm | 27 mm | 27 mm | 16 mm |
| T-cave średnica | 6 mm | 10 mm | 12 mm | 10 mm |
| Skok / skok roboczy | 22 mm | 67 mm | 80 mm | 75 mm |
| Maksymalne ciśnienie powietrza | 4 bar | 6 bar | 6 bar | – |
| Instalacja powietrzna | 1/8-inch | 1/4-inch | 1/4-inch | – |
Potrzebujesz czegoś innego?
Przygotujemy rozwiązanie specjalnie dla Ciebie
